工程級4進6出投影融合器4K邊緣矯正8K拼接畫面疊加漫游開窗

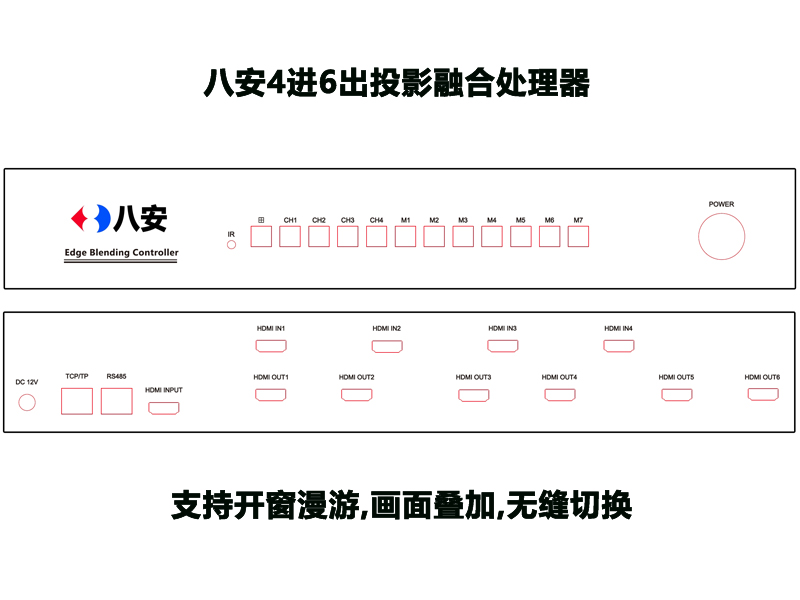

產品名稱：4進6出投影融合處理器（可選通道數）
產品品牌：八安
源頭生產廠家，可OEM定制機箱，可按主板套件出貨。
一、投影融合器技術參數
1、采用ARM嵌入式實時處理技術，無操作系統，不會死機。
2、采用純硬件單片機架構，開機啟動速度≤7s，實現啟動自運行。
3、采用純硬件板卡式級聯技術，支持模塊化多通道數量級聯，方便升級。
4、多個信號之間可快速切換和開窗響應，沒有黑場間隔問題；支持窗口漫游功能，可以任意拖動窗口大小和位置；支持預保存多種顯示模式，可快速調用切換。
4、采用HDMI輸入輸出數字通道，單路HDMI輸入分辨率支持7680*1080，5760*1080，3840×2160，3840*1080，1920*1080；單路HDMI輸出分辨率支持1920×1200，1920×1080， 1280×800，1024×768。
5、輸出信號實現高清畫面融合拼接，整體效果達到：7680*1200，7680*1080，5760*1200，5760*1080，3840*1200，3840*1080，3840*2160。
6、采用融合帶羽化智能算法，融合帶重疊區最大可支持50%投射面積，支持一鍵完成重疊區消亮漸變智能處理。
7、支持任意幾何弧面、曲面和直角矯正技術，內置17×17條線性Gamma曲線289個調整節點。自動生成網格線，調試簡捷。可選 33×9條線性Gamma曲線297個調整節點。
8、輸出支持融合拼接模式：1*2，1*3，1*4，1*5，1*6，2*2，2*3等模式。
9、支持投影暗場補償技術，可實現Gamma值靈活調整，消除漏光帶，使整個畫面亮度一致。
10、支持色域校正和顏色輔助調整技術，消除色差，實現輸出畫面色彩一致。
11、采用單主時鐘控制全同步數據處理技術，達到高速圖像整齊流暢，不存在撕裂現象。
12、采用1.5U鋁拉絲面板機箱，支持RS485串口協議和TCP-IP網絡協議，搭配Windows版本調試軟件工具。
二、設備規格參數
| 設備類型 | 純硬件投影融合處理器 |
| 操作系統 | ARM嵌入式實時處理，無操作系統 |
| 產品架構 | 純硬件單片機架構 |
| 融合數量 | 4路信號輸入，6通道融合輸出 |
| 拼接模式 | 1*2，1*3，1*4，1*5，1*6，2*2，2*3 |
| 調試軟件 | Windows版本調試軟件 |

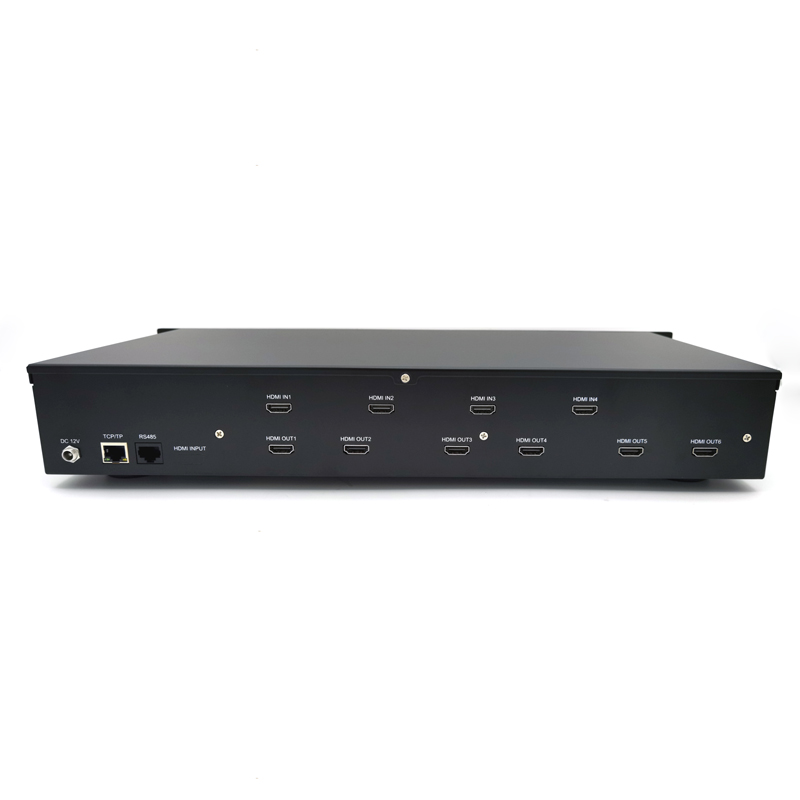

| 控制接口 | RJ45*2（RS485串口協議、TCP-IP網絡協議） |
| 視頻輸入接口 | 標準HDMI A型，板卡式結構，4路內可選 |
| 視頻輸入分辨率 | 7680*1080，5760*1080，3840*2160@30hz，3840*1080@60HZ，1920*1080@60hz往下兼容 |
| 視頻輸出接口 | 標準HDMI A型，板卡式結構，6路內可選 |
| 視頻輸出分辨率 | 1920*1200@60hz，1920*1080@60hz，1280*800@60hz,1024*768@60hz |
| 開機速度 | 開機7S啟動自運行 |
| 工作功耗 | 單路<10W，低功耗、低發熱量 |
| 工作環境 | 溫度-10°至50°,濕度0％－90％ |

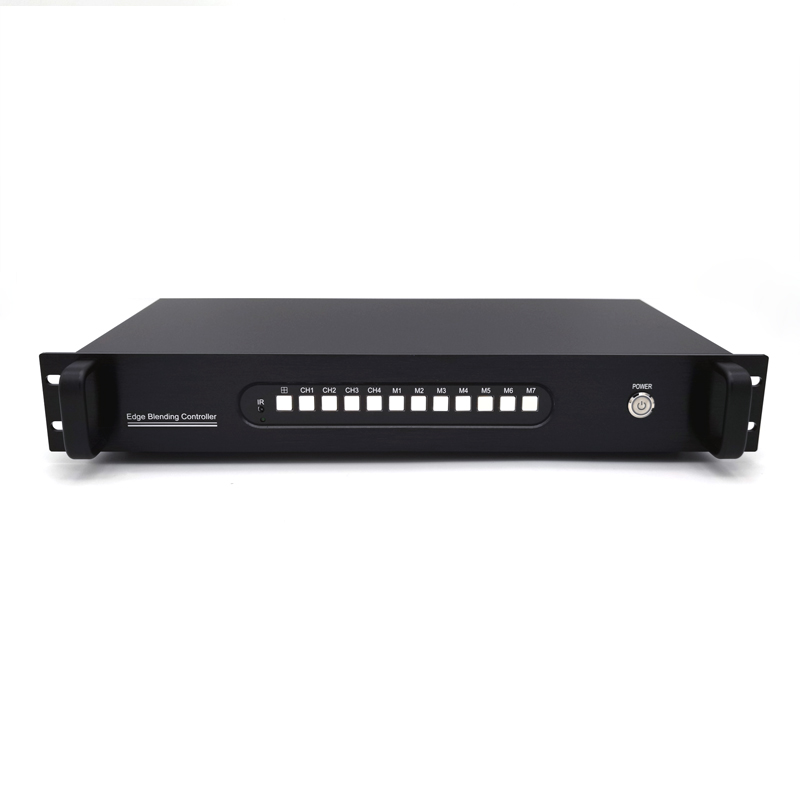

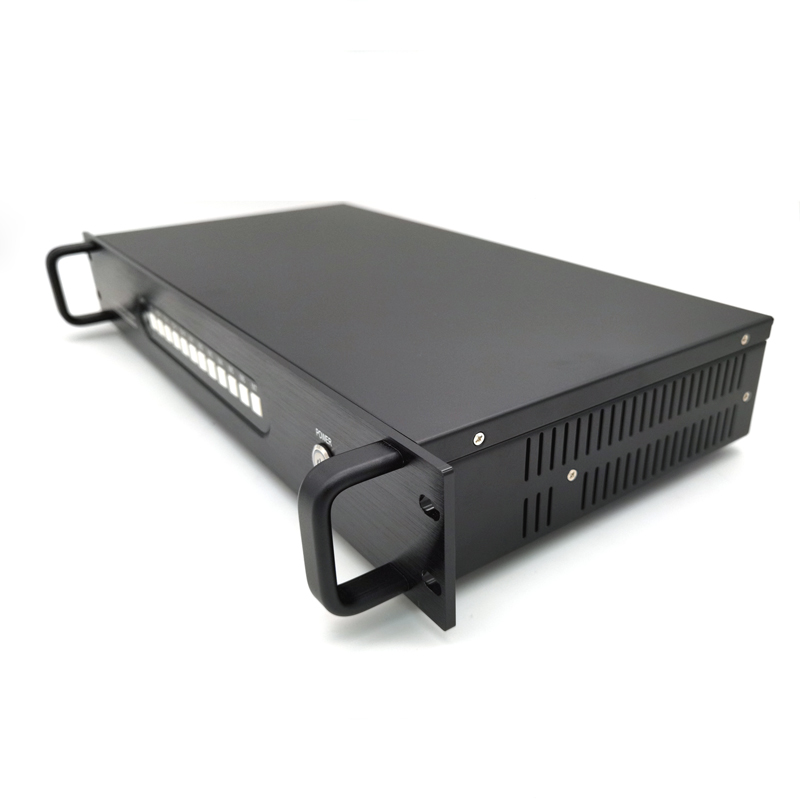

| 機箱 | 1.5U機箱，鋁面板氧化拉絲工藝，帶提拉手高端大氣 長寬高：482*255*68 mm |
| 重量 | 約5kg |

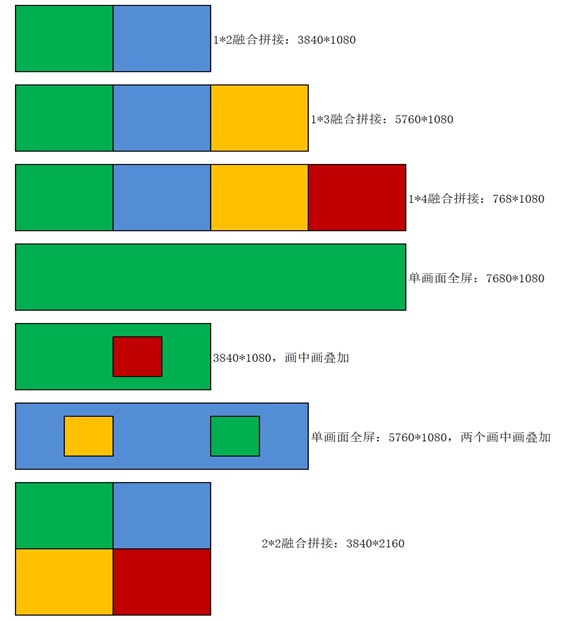

四、整個投影畫面融合后的顯示模式（可自定義其他模式，每個色塊代表一個畫面）
五、產品定貨型號表
| 產品名稱 | 產品型號 | 說明 |
| 4進6出投影融合處理器 | DS-EBC406-8K | 4路信號輸入，6臺投影融合拼接 |
| 4進4出投影融合處理器 | DS-EBC404-8K | 4路信號輸入，4臺投影融合拼接 |
| 4進3出投影融合處理器 | DS-EBC403-5K | 4路信號輸入，3臺投影融合拼接 |
| 4進2出投影融合處理器 | DS-EBC402-4K | 4路信號輸入，2臺投影融合拼接 |
| 3進3出投影融合處理器 | DS-EBC303-5K | 3路信號輸入，3臺投影融合拼接 |
| 3進2出投影融合處理器 | DS-EBC302-4K | 3路信號輸入，2臺投影融合拼接 |
| 2進2出投影融合處理器 | DS-EBC202-4K | 2路信號輸入，2臺投影融合拼接 |
| 1進6出投影融合處理器 | DS-EBC106-8K | 1路信號輸入，6臺投影融合拼接 |
| 1進4出投影融合處理器 | DS-EBC104-8K | 1路信號輸入，4臺投影融合拼接 |
| 1進3出投影融合處理器 | DS-EBC103-5K | 1路信號輸入，3臺投影融合拼接 |
| 1進2出投影融合處理器 | DS-EBC102-4K | 1路信號輸入，2臺投影融合拼接 |
備注：輸入板卡數≤4內可選配；輸出板卡數≤6內可選配。
